福山共同発電所

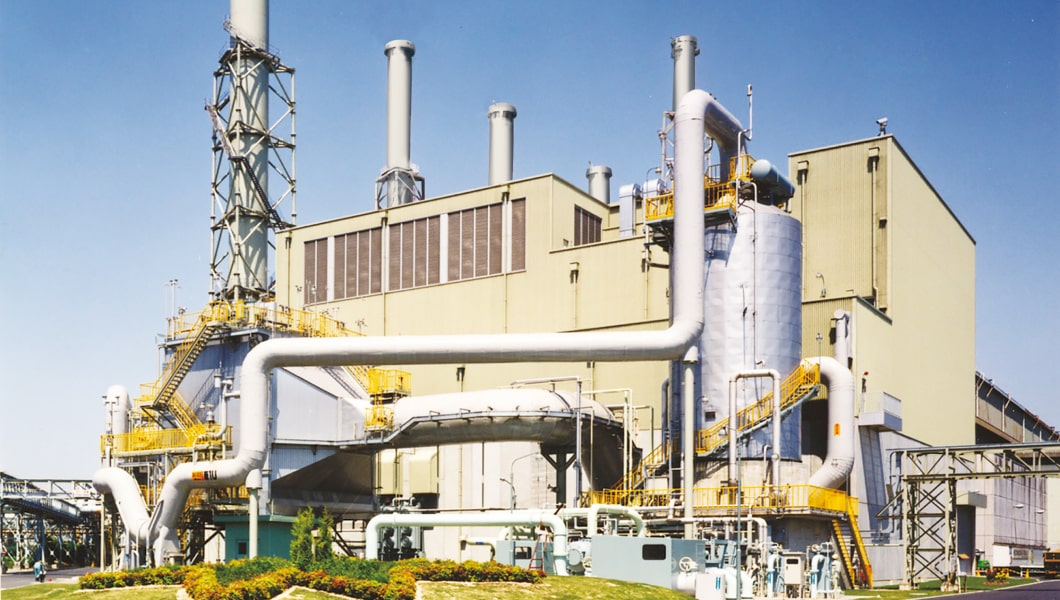

新1号機

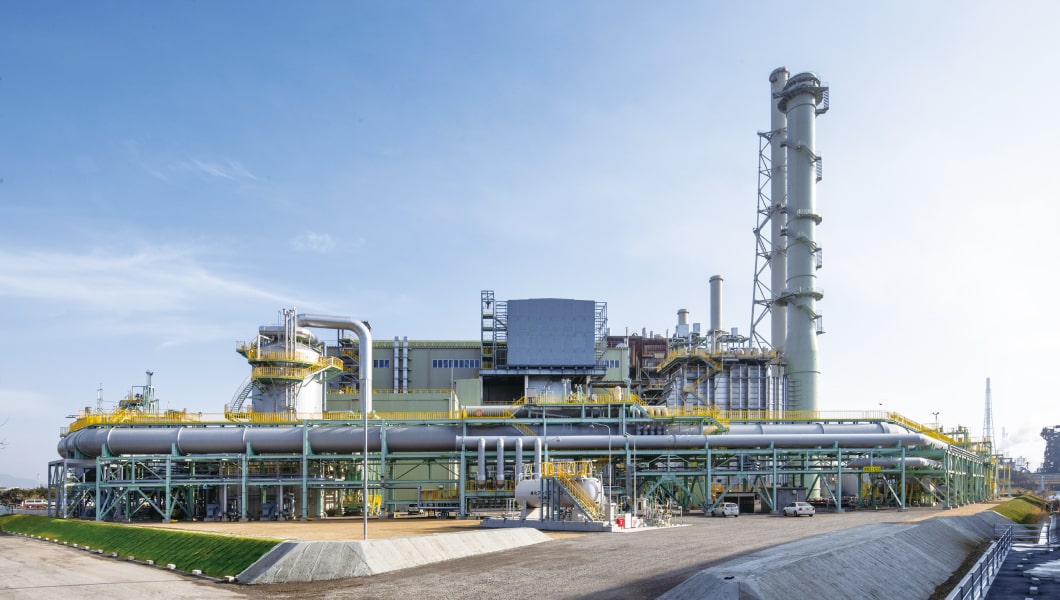

新2号機
4・5・6号機

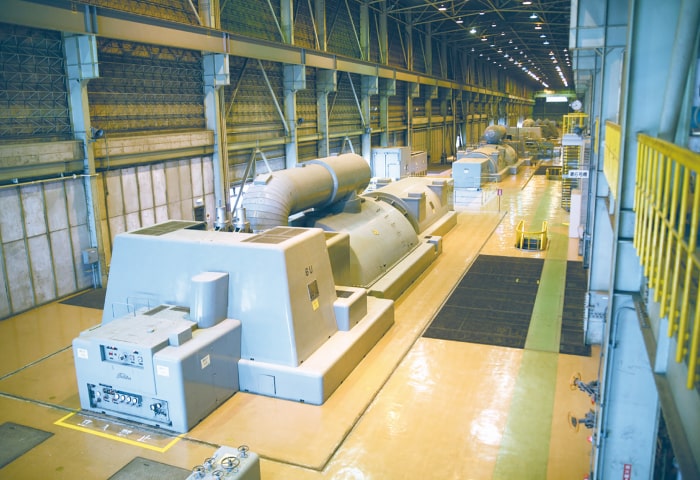

発電所

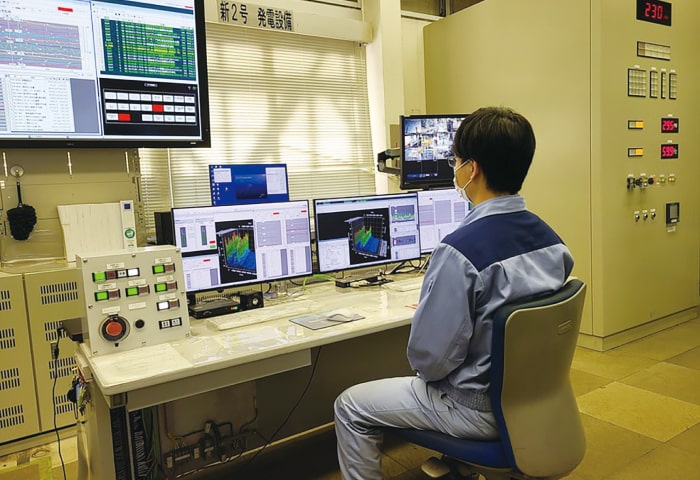

中央制御室

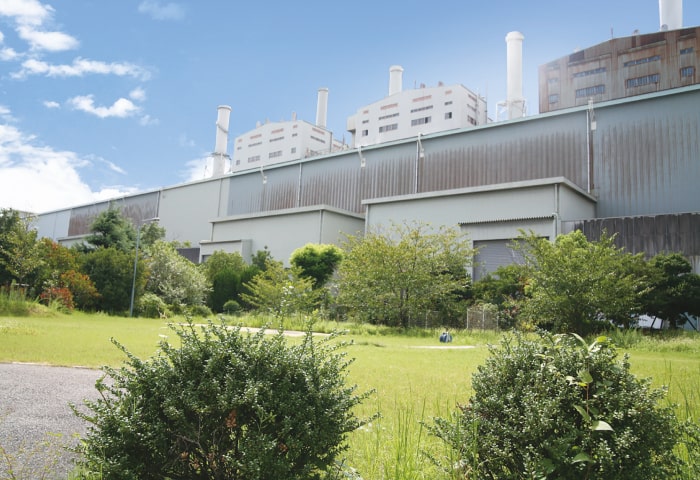

構内緑地
-
新1号機
設備概要開く ＋
-
-
- 総出力
149,000kW
-
- 原動力の種類
ガスタービンコンバインドサイクル発電
-
- ガスタービン
-
- 型式
- 一軸開放サイクル形（三菱重工）
- 入口ガス温度
- 1,250℃
- 排ガス温度
- 570℃
- 出力
- 89,620kW
- 回転数
- 3,600rpm
- 燃料
- 高炉ガス、
混合ガス
-
- 電気集じん装置
-
- 型式
- 湿式横形電気集じん装置
-
- 排熱回収ボイラー
-
- 型式
- 排熱回収自然循環型（三菱重工）
- 蒸発量
- 217.5t／h（高圧185t／h、低圧32.5t／h）
-
- 排煙脱硝装置
-
- 型式
- ―
-
- 蒸気タービン
-
- 型式
- 混圧単流排気式復水型（三菱重工）
- 出力
- 59,380kW
- 蒸気圧力
- 高圧7.44MPa、低圧0.66MPa
- 蒸気温度
- 高圧538℃、低圧225℃
- 回転数
- 3,600rpm
-
- 発電機
-
- 型式
- 横置円筒回転界磁形同期形（三菱電機）
- 容量
- 171,000kVA
- 電圧
- 15.0kV
- 冷却方式
- 水素冷却
- 回転数
- 3,600rpm
-
- 主変圧器
-
- 型式
- 屋外形送油風冷式（三菱電機）
- 容量
- 171,000kVA
- 電圧
- 一次14.5kV、二次110kV
-
- ガス圧縮機
-
- 型式
- 単車室軸流式（三菱重工）
- 容量
- 288,400m³N／h
- 回転数
- 6,320rpm
-
- 営業運転開始日
1995年7月
-
-
新2号機
設備概要開く ＋
-
-
- 総出力
230,000kW
-
- 原動力の種類
ガスタービンコンバインドサイクル発電
-
- ガスタービン
-
- 型式
- 開放単純サイクル一軸式（MHPS）
- 入口ガス温度
- 1,300℃
- 排ガス温度
- 570℃
- 出力
- 143,100kW
- 回転数
- 3,600rpm
- 燃料
- 高炉ガス、混合ガス
-
- 電気集じん装置
-
- 型式
- 湿式横形電気集じん装置
-
- 排熱回収ボイラー
-
- 型式
- 排熱回収再熱三重圧自然循環型（MHPS）
- 蒸発量
- 295t／h（高圧220t／h、中圧45t／h、低圧30t／h）
-
- 排煙脱硝装置
-
- 型式
- 乾式アンモニア接触還元法
-
- 蒸気タービン
-
- 型式
- 単車室単流排気式再熱混圧復水型（MHPS）
- 出力
- 90,600kW
- 蒸気圧力
- 高圧入口10.1MPa、再熱入口2.44MPa、低圧入口0.29MPa
- 蒸気温度
- 高圧入口538℃、再熱入口538℃、低圧入口270℃
- 回転数
- 3,600rpm
-
- 発電機
-
- 型式
- 横軸円筒回転界磁三相交流同期発電機（三菱電機）
- 容量
- 279,000kVA
- 電圧
- 21.0kV
- 冷却方式
- 水素冷却
- 回転数
- 3,600rpm
-
- 主変圧器
-
- 型式
- 屋外無圧密封式（三菱電機）
- 容量
- 258,000kVA
- 電圧
- 一次20kV、二次105〜115kV
-
- ガス圧縮機
-
- 型式
- 軸流式（MHPS）
- 容量
- 451,900m³N／h
- 回転数
- 5,437rpm
-
- 営業運転開始日
2020年12月
-
-
4・5・6号機
設備概要開く ＋
-
-
- 総出力
163,000kW
-
- 原動力の種類
汽力発電
-
- ボイラー
-
- 型式
- 三菱CE水管式強制循環放射再熱単炉形（三菱重工）
- 蒸発量
- 520t／h
- 蒸気圧力
- 16.96MPa
- 蒸気温度
- 569℃／541℃
- 燃料
- 重油、高炉ガス、混合ガス、コークス炉ガス
-
- 蒸気タービン
-
- 型式
- 横置串形2気筒2流排気式再熱形（東芝）
- 出力
- 163,000kW
- 蒸気圧力
- 16.57MPa
- 蒸気温度
- 566℃／538℃
- 回転数
- 3,600rpm
-
- 発電機
-
- 型式
- 横置円筒回転界磁形（東芝）
- 容量
- 192,000kVA
- 電圧
- 16.0kV
- 冷却方式
- 水素冷却
- 回転数
- 3,600rpm
-
- 主変圧器
-
- 型式
- 屋外形送油風冷式（東芝）
- 容量
- 190,000kVA
- 電圧
- 一次15.2kV、二次110kV
-
- 営業運転開始日
-
4号機：1970年2月
5号機：1971年4月
6号機：1972年9月
-
