倉敷共同発電所

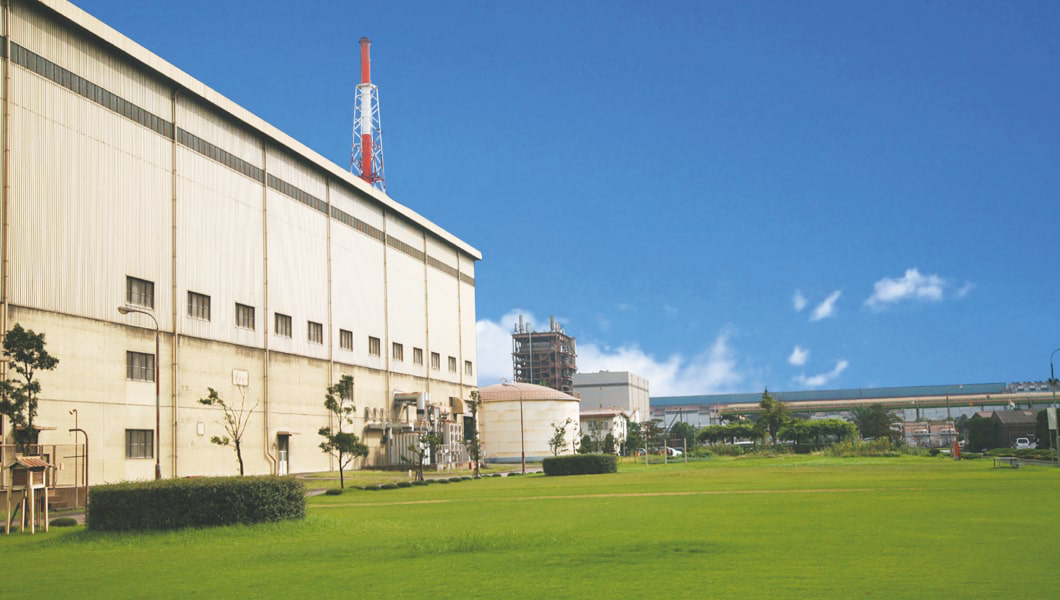

構内緑地

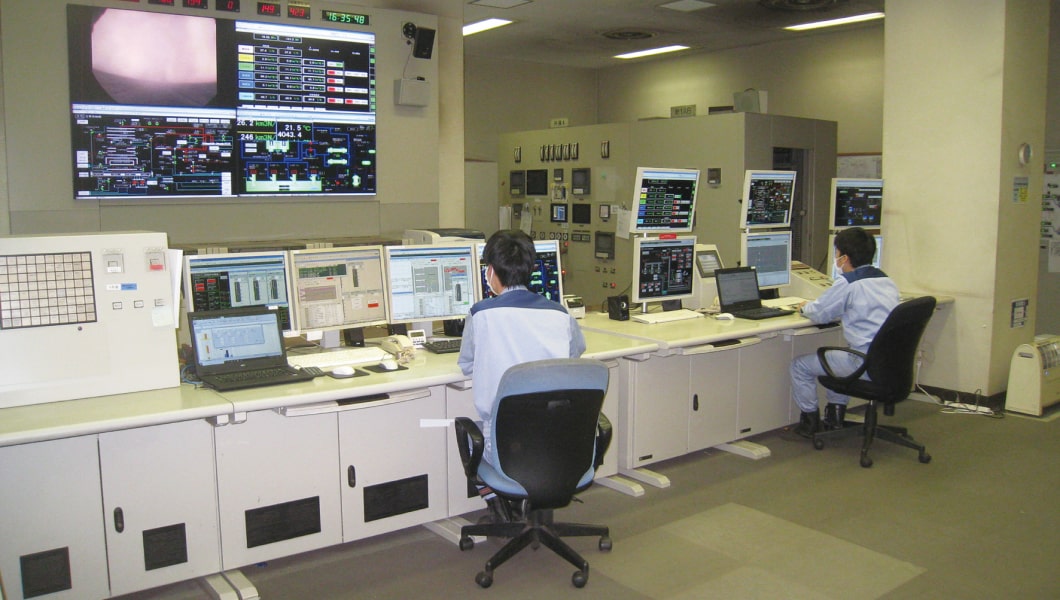

発電所中央制御室

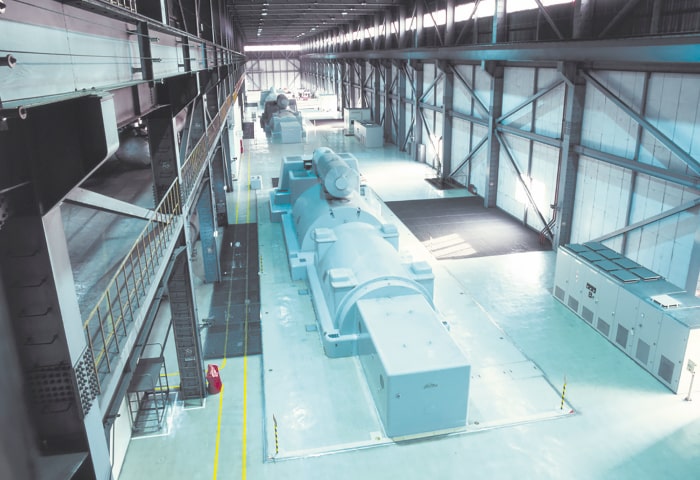

新1号機

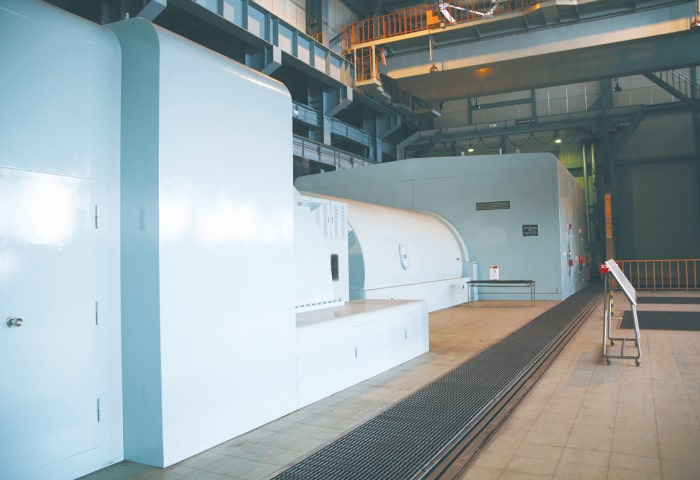

3・4号機

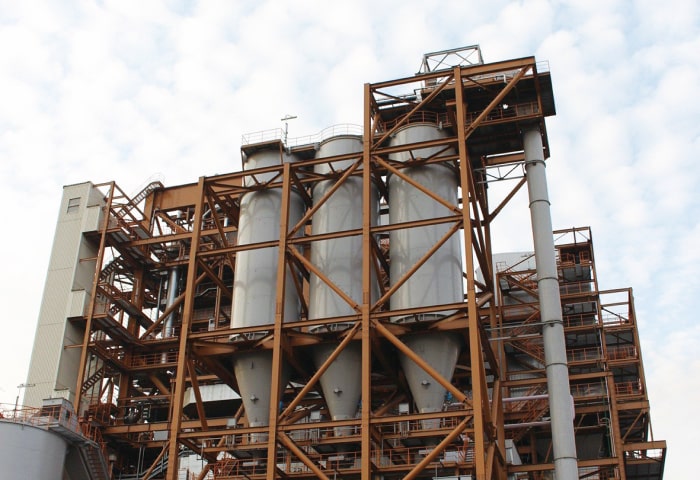

5号機ボイラー
-
新1号機
設備概要開く ＋
-
-
- 総出力
149,000kW
-
- 原動力の種類
ガスタービンコンバインドサイクル発電
-
- ガスタービン
-
- 型式
- 一軸開放サイクル形（三菱重工）
- 入口ガス温度
- 1,250℃
- 排ガス温度
- 574℃
- 出力
- 88,800kW
- 回転数
- 3,600rpm
- 燃料
- 高炉ガス、混合ガス
-
- 電気集じん装置
-
- 型式
- 湿式横形電気集じん装置
-
- 排熱回収ボイラー
-
- 型式
- 自然循環型（三菱重工）
- 蒸発量
- 218t/h (高圧185t/h、低圧33t/h)
-
- 蒸気タービン
-
- 型式
- 混圧単流排気式復水型（三菱重工）
- 出力
- 60,200kW
- 蒸気圧力
- 高圧7.46MPa、低圧0.66MPa
- 蒸気温度
- 高圧538℃、低圧210℃
- 回転数
- 3,600rpm
-
- 発電機
-
- 型式
- 横置円筒回転界磁形同期形（三菱電機）
- 容量
- 171,000kVA
- 電圧
- 15.0kV
- 冷却方式
- 水素冷却
- 回転数
- 3,600rpm
-
- 主変圧器
-
- 型式
- 屋外形送油風冷式（三菱電機）
- 容量
- 168,000kVA
- 電圧
- 一次15.0kV、二次66.0kV
-
- ガス圧縮機
-
- 型式
- 単車室軸流式（三菱重工）
- 容量
- 288,400m³N／h
- 回転数
- 6,320rpm
-
- 営業運転開始日
1994年6月
-
-
3・4号機
設備概要開く ＋
-
-
- 総出力
156,000kW
-
- 原動力の種類
汽力発電
-
- ボイラー
-
- 型式
- 三菱CE水冷式単胴放射再熱強制循環形(三菱重工)
- 蒸発量
- 540t／h
- 蒸気圧力
- 17.06MPa
- 蒸気温度
- 569℃/541℃
- 燃料
- 重油、高炉ガス、コークス炉ガス、天然ガス
-
- 排煙脱硝装置
-
- 型式
- -
-
- 電気集じん装置
-
- 型式
- -
-
- 排煙脱硫装置
-
- 型式
- -
-
- 蒸気タービン
-
- 型式
- 横置串形2気筒2流排気式再熱形(東芝)
- 出力
- 156,250kW
- 蒸気圧力
- 16.57MPa
- 蒸気温度
- 566℃/538℃
- 回転数
- 3,600rpm
-
- 発電機
-
- 型式
- 横置円筒回転界磁形(東芝)
- 容量
- 192,000KVA
- 電圧
- 16.0kV
- 冷却方式
- 水素冷却
- 回転数
- 3,600rpm
-
- 主変圧器
-
- 型式
- 屋外形送油風冷式（東芝）
- 容量
- 185,000kVA
- 電圧
-
3号機:一次15.4kV、二次66kV
4号機:一次15.4kV、二次110kV
-
- 営業運転開始日
-
3号機:1970年4月
4号機:1971年7月
-
-
5号機
設備概要開く ＋
-
-
- 総出力
156,000kW
-
- 原動力の種類
汽力発電
-
- ボイラー
-
- 型式
- 三菱強制循環ボイラ単胴放射再熱形(三菱重工)
- 蒸発量
- 540t／h
- 蒸気圧力
- 17.06MPa
- 蒸気温度
- 569℃/541℃
- 燃料
- 石炭、高炉ガス、コークス炉ガス、天然ガス
-
- 排煙脱硝装置
-
- 型式
- 乾式アンモニア接触還元法
-
- 電気集じん装置
-
- 型式
- 乾式横形電気集じん装置
-
- 排煙脱硫装置
-
- 型式
- 水マグ法湿式排煙脱硫装置
-
- 蒸気タービン
-
- 型式
- 横置串形2気筒2流排気式再熱形(東芝)
- 出力
- 156,250kW
- 蒸気圧力
- 16.57MPa
- 蒸気温度
- 566℃/538℃
- 回転数
- 3,600rpm
-
- 発電機
-
- 型式
- 横置円筒回転界磁形(東芝)
- 容量
- 192,000KVA
- 電圧
- 16.0kV
- 冷却方式
- 水素冷却
- 回転数
- 3,600rpm
-
- 主変圧器
-
- 型式
- 屋外形送油風冷式（東芝）
- 容量
- 190,000kVA
- 電圧
- 一次15.4kV、二次110kV
-
- 営業運転開始日
-
1975年10月
ボイラー更新:2016年4月
-
